Трансформаторы серии ТСЗЛ20, ТСЗЛФ20, ТСЗЛ21, ТСЗЛФ21, ТСДЛ20, ТСДЗЛ20, ТСДЗЛФ20, ТСДЗЛ21, ТСДЗЛФ21 классов напряжения до 10 кВ

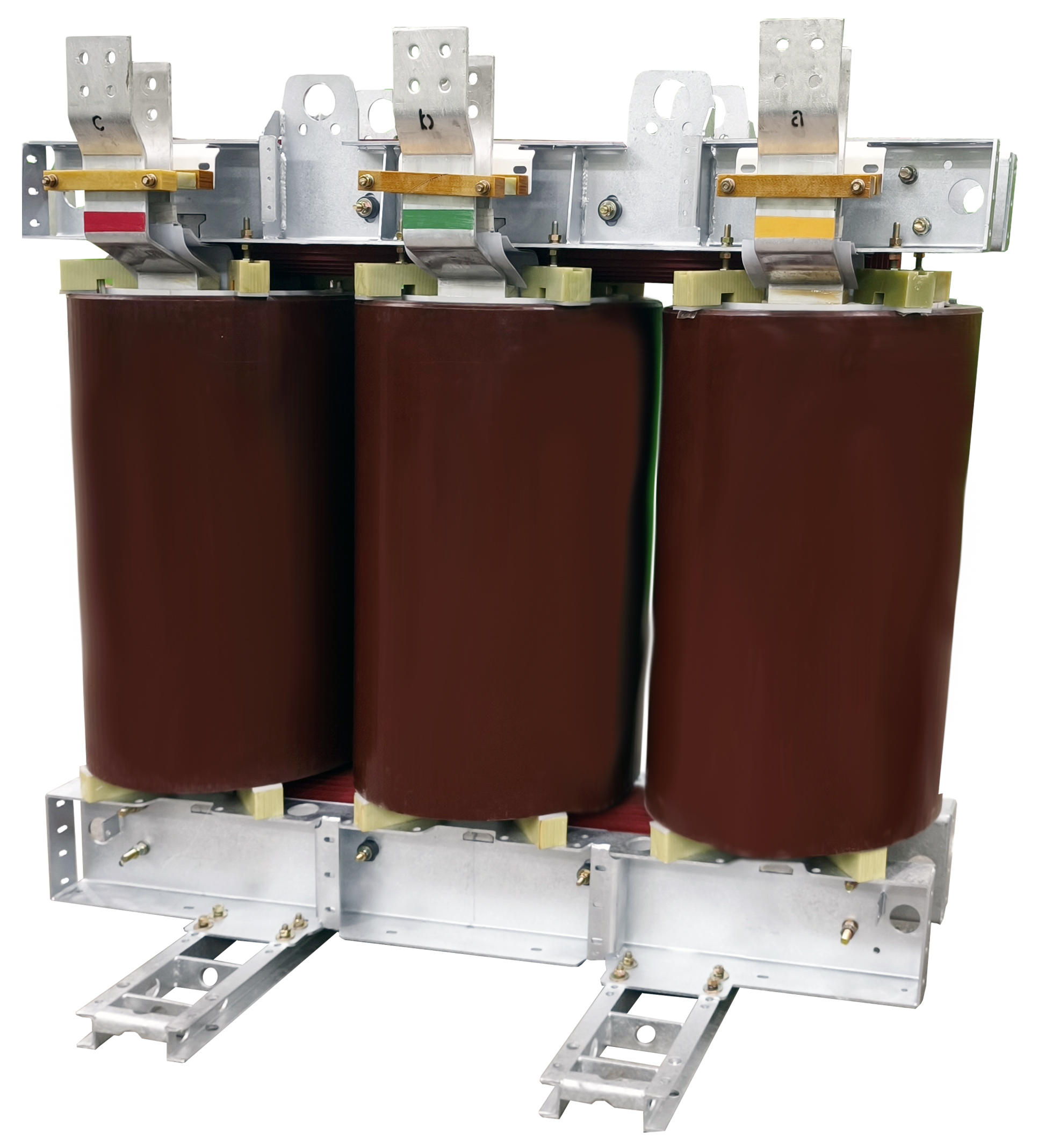

Трансформаторы силовые сухие трехфазные с литой изоляцией  напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц.

Трансформаторы комплектуются обмотками собственного производства, материал обмоток  – медь.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклосеткой, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Для измерения и контроля температуры трансформаторы комплектуются  прибором Термодат-11МЗТ1 с четырьмя датчиками температуры типа РТ100, встроенными в обмотки НН и магнитопровод.

Прибор, оборудованный интерфейсом RS-485 MODBUS RTU, подключается на переменное напряжение 220 В.

При опасном повышении температуры происходит срабатывание выходного реле управления цепями предупредительной сигнализации. Если повышение температуры продолжается и температура превышает предельно допустимое значение, срабатывает выходное реле управления аварийной сигнализацией (аварийным отключением трансформатора).

По требованию заказчика могут быть установлены другие виды приборов для контроля температурного режима.

Трансформаторы ТСЛ20, ТСДЛ20 (без защитного кожуха) комплектуется датчиками температуры с длиной кабелей десять метров, что позволяет перенести реле тепловой защиты или ящик управления вентиляторами для ТСДЛ20 на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания. По требованию заказчика могут быть установлены другие виды тепловой защиты.

Трансформаторы ТСДЛ20, ТСДЗЛ20, ТСДЗЛФ20, ТСДЗЛ21, ТСДЗЛФ21 укомплектованы системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Использование принудительной вентиляции позволяет добиться увеличения мощности сухих трансформаторов до 40 %.
